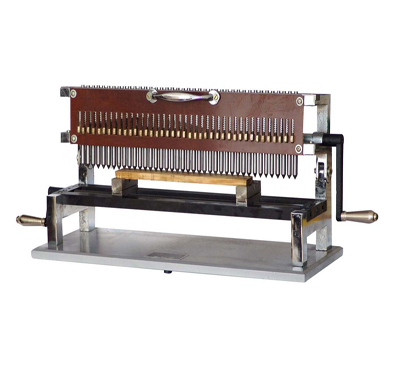

DX-400打點機 (又稱連續式標點機、試樣標距儀)
作者 Admin
瀏覽
發布時間 11/06/03
一．說明
規格為300m/m、400m/m二種。它用于園鋼、扁鋼、鋼管、型鋼及其他有色金屬材料打標點記號，供抗拉試樣之用。
該機構造精密，使用方便，效率高，打點準確，亦便于檢查和修理。
二．技術要求
每搖動一次，即可打成30或40個標點。標點的距離為10m/m，誤差不超過±0.15m/m，全長分300m/m和400m/m
標點尖端，用滾珠軸承圓鋼做成，硬度不低于RC55度。
三．使用方法
使用時將試樣材料放入（試樣座）槽內，并根據試樣材料的長短調節絲母座，調絲樣調節長短及園型材料的直徑大小調節
試樣座，擰開試樣座上的固定螺釘，可把試樣座前后移動。根據材料的要求，對準直徑的中心而后用左手搖動，拉手向下，
直至標點尖接觸試樣材料，并稍微揪緊，用右手搖動手柄，（順時針）轉動一周而成。
本廠備有易損配件，標點鉆、（滾輪架、滾輪）彈簧，可來函隨時購置。凡本機不符技術要求及質量而損壞機件，本廠
負責免費維修和調換。
四．注意事項: 1.保持兩立柱及沖頭部位有良好潤滑,以保證操作輕便靈活。 2.一定不要碰傷沖頭尖端以免失去精度,導致設備無法使用。 |
