產品介紹：

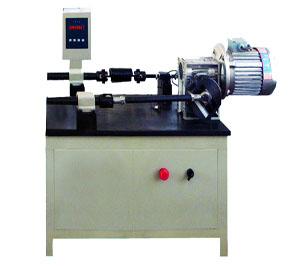

QLN-5拉索耐久性試驗臺

一、概述：

    QLN-5拉索耐久性試驗臺是根據中華人民共和國汽車行業標準"QC/T228.10-1997摩托車和輕便摩托車操縱拉索試驗方法"及"QC/T29101-92汽車用拉索總成"而開發研制的。該試驗臺包含4套試驗機構，可同時對4根拉索進行試驗。試驗負荷的初始值由負荷傳感器測量，數字顯示。利用雙速電機，可滿足標準要求的兩種試驗頻率之間的變換。試驗次數由磁電開機測量，數字顯示，讀數直觀。該試驗臺既可對摩托車?yán)鞯哪途眯阅苓M(jìn)行試驗，亦可對汽車?yán)鞯哪途眯阅苓M(jìn)行試驗。

二、結構原理

    拉索耐久性試驗臺由工作臺、減速機構、拉索曲線形成機構、予緊力系統、試驗次數測量系統等幾部分組成。4套拉索曲線形成機構都固定在工作臺上，驅動電機在工作臺下面。試驗時，曲線形成組件使拉索繞成試驗所需的曲線，予緊力系統給拉索施加需要的初始力值。驅動電機通過減速機構帶動拉索芯線做往復運動，往復運動的幅值由減速機上的滑塊來調整。

三、 主要技術指標

1、對拉索可施加的最大負荷：5000N；
2、往復運動的最大行程：±35mm；
3、試驗次數測量范圍：999999次；
4、往復運動頻率：30次/分、60次/分；
5、試驗次數測量精度：±0.5%；
6、電源：二相交流：220V±10%
                三相交流：380V±10%；
