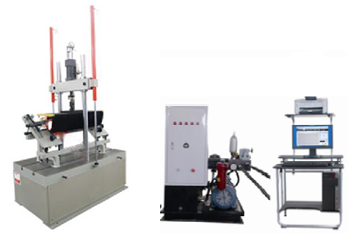

PWS-20電液伺服自動扶梯梯級和自動人行道踏板動靜試驗系統

作者 Kaikai 瀏覽發布時間 16/11/15

1、用途：

PWS-20電液伺服自動扶梯梯級和自動人行道踏板動靜試驗系統采用電液伺服技術，適用于對自動扶梯及自動人行道梯級、梯級踢板和踏板進行動靜態加載試驗、扭轉試驗、疲勞壽命試驗等。

2、依據標準：
1）JB/T9397-2002《拉壓疲勞試驗機技術條件》

2）GB/T16899-2011《自動扶梯和自動人行道的制造和安裝安全規范》
3）TSGT7024-2004《自動扶梯和自動人行道踏板型式試驗細則》

4）EN115：2008《自動扶梯和自動人行道的安全第1部分：制造與安裝》

5）TSGT7024-2004《自動扶梯和自動人行道踏板型式試驗細則》
3、主要技術參數

1) 最大靜態試驗力：±20kN，測量范圍：2%-100%FS；示值精度：±1%。

2) 最大動態試驗力：±20kN，測量范圍：2%-100%FS；示值精度：±1%，動態力幅波動度：±1%。

3) 最大振幅：±75mm，測量范圍：2%-100%FS；示值精度：±1%。

4) 試驗行程：150mm

5) 試驗空間：≥500mm

6) 頻率范圍：0.1-20Hz

7) 主要波形：正弦波、方波、三角波、斜波、梯形波等。

8) 控制方式：力、位移全數字PID閉環控制

9) 控制器：KDWinTster全數字控制器

10) 油源規格：36L/min，21MPa，15kW
