CST-50美標沖擊試樣缺口投影儀
作者 Kaikai
瀏覽
發布時間 22/09/13
一、產品說明：

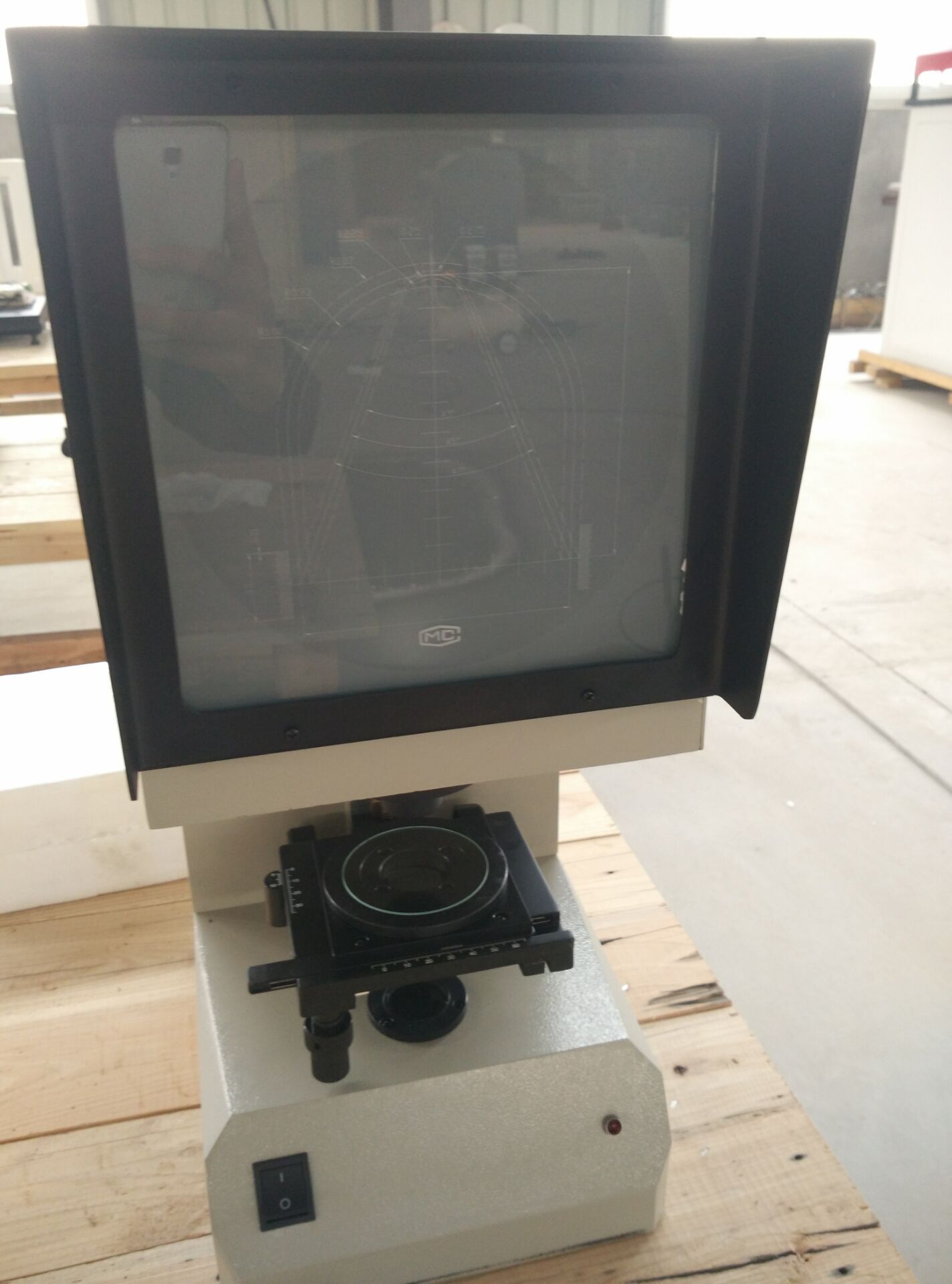

CTS-50型沖擊試樣缺口投影儀我公司根據廣大用戶的實際需要和GB/T299-2020《金屬材料 夏比擺錘沖擊試驗方法》、GB/T19748-2019《金屬材料 夏比V型缺口擺錘沖擊試驗 儀器化試驗方法》中對沖擊試樣缺口的要求而開發的一種專用于檢驗夏比V型和U性型缺口加工質量的光學儀器，該儀器是利用光學投影方法將被測的沖擊試樣V型和U型缺口輪廓放大50倍后投射到投影屏上，與投影屏上的沖擊試樣V型和U型缺口標準樣板圖對比，以確定被檢測的試樣缺口是否合格。其優點是操作簡便，對比直觀。是理化試驗室的必備專用設備。
二、技術參數：

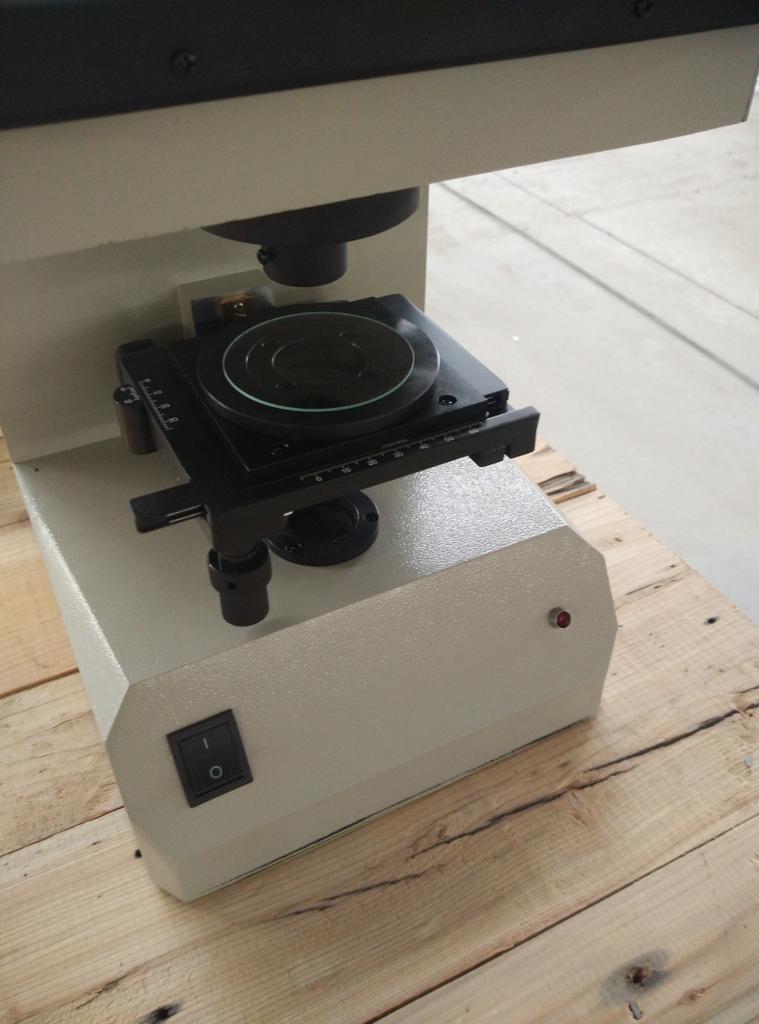

1.投影屏內圓直徑： 180mm 2.工作臺尺寸：
l 方工作臺尺寸： 110×125mm
l 圓工作臺直徑： 90mm
l 工作臺玻璃直徑： 70mm
3.工作臺行程：
l 縱向： ±10mm
l 橫向： ±10mm
l 升降： ±12mm（無刻度）
4.工作臺轉動范圍：0-360°（無刻度）
5.儀器放大倍率： 50X
物鏡放大倍率： 2.5X
投影物鏡放大倍率：20X
6.光源（鹵鎢燈）：12V，100W
7.電源： 220V，50Hz
8.外形尺寸：515×224×603mm（長×寬×高）
9.重量：約18Kg
三、主要配置：
1.投影儀主機：1臺 2.底座調整鈕：4個 3.電源線：1根 4.鹵鎢燈：2個 5.平板玻璃：1塊  |
