一、產品簡介：

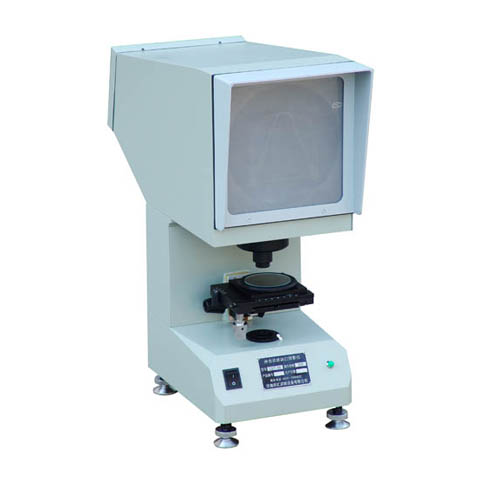

  CTS-50型沖擊試樣缺口投影儀是根據目前國內廣大用戶的實際需求和國標中對沖擊試樣的要求而設

計，開發的一種專用于檢查夏比V型或U型缺口輪廓放大投射到投影屏上，與投影屏上沖擊試樣V和型

缺口標準樣板圖比對，一確定被檢測的沖擊試樣缺口加工是否合格，對比直觀，操作簡單，效率高，

是理化試驗室的必備專用設備。該產品滿足GB/T229-2007《金屬材料夏比擺錘沖擊試驗方法》的要

求，可同時滿足ASTM E23-02a等國際標準。

二、主要技術參數：

1、投影屏直徑： 180mm

2、工作臺轉動范圍：0-360°

3、工作臺尺寸：方工作臺尺寸：110×125mm，

方工作臺直徑：90mm，工作臺玻璃直徑：70mm

4、工作臺行程：縱向：±10mm，橫向：±10mm，升降：±12mm

5、放大倍數：  50X

6、光源：12V   100W（鹵鎢燈）

7、電源：220V  50Hz   150W

8、外型尺寸：  515×224×603mm

9、重量：18Kg
